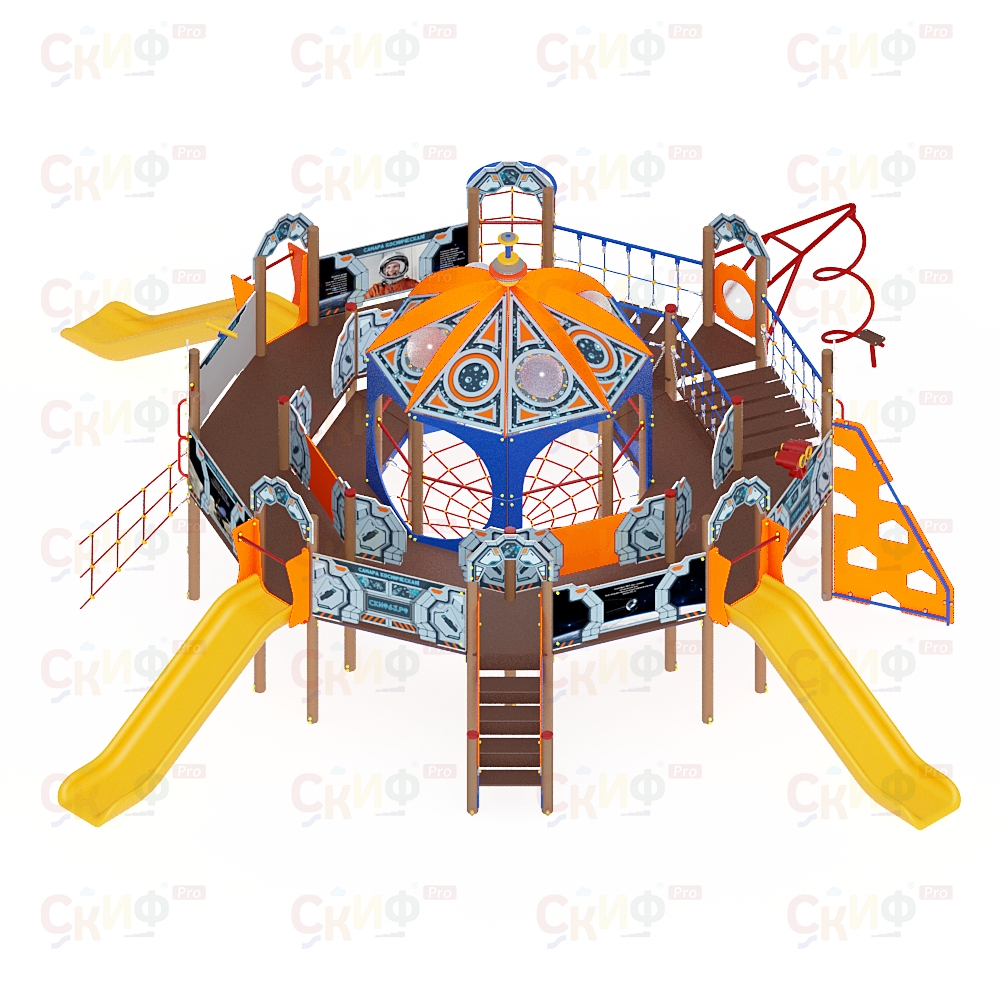

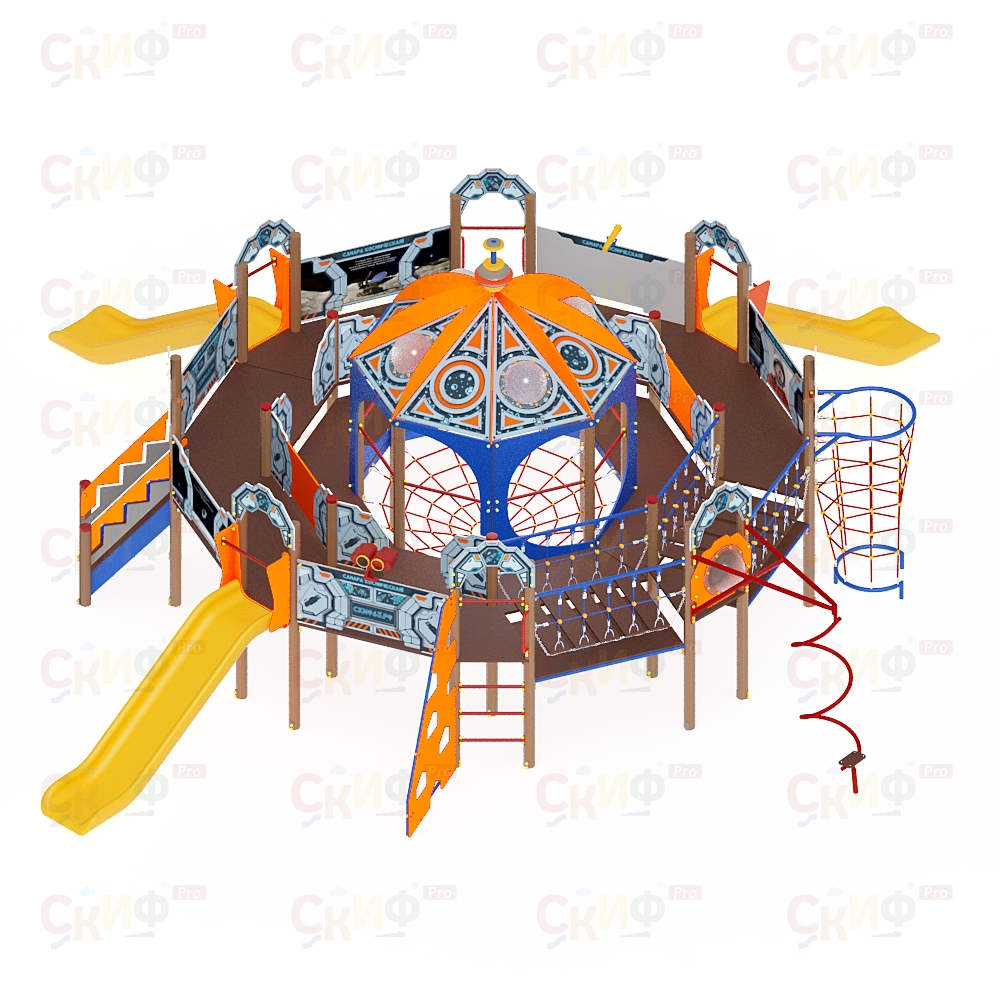

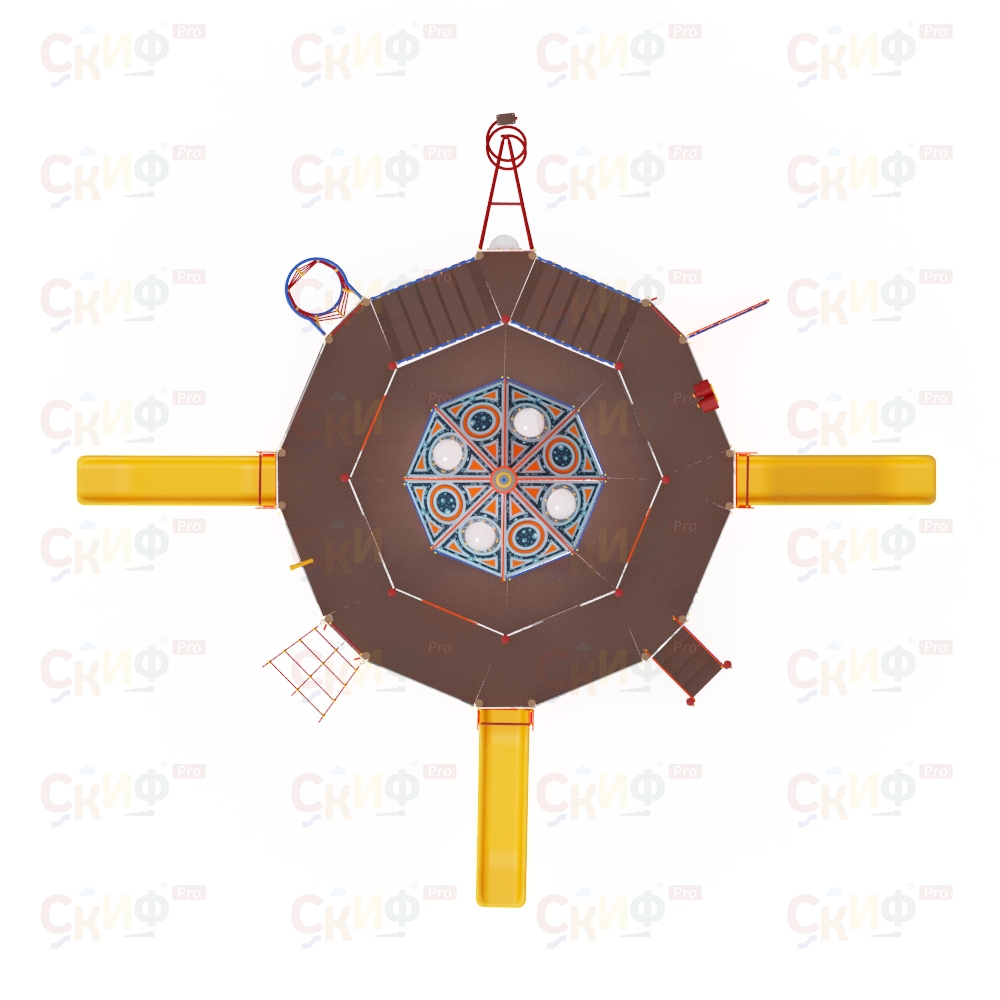

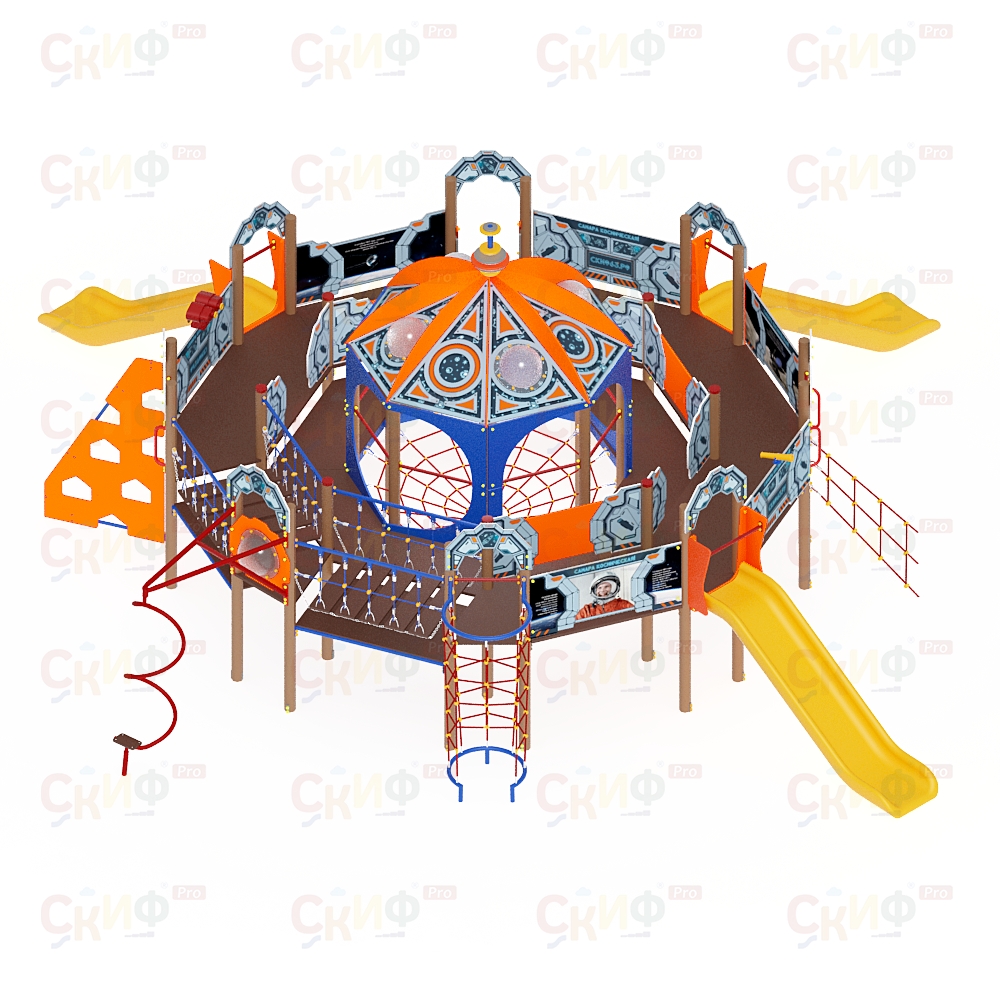

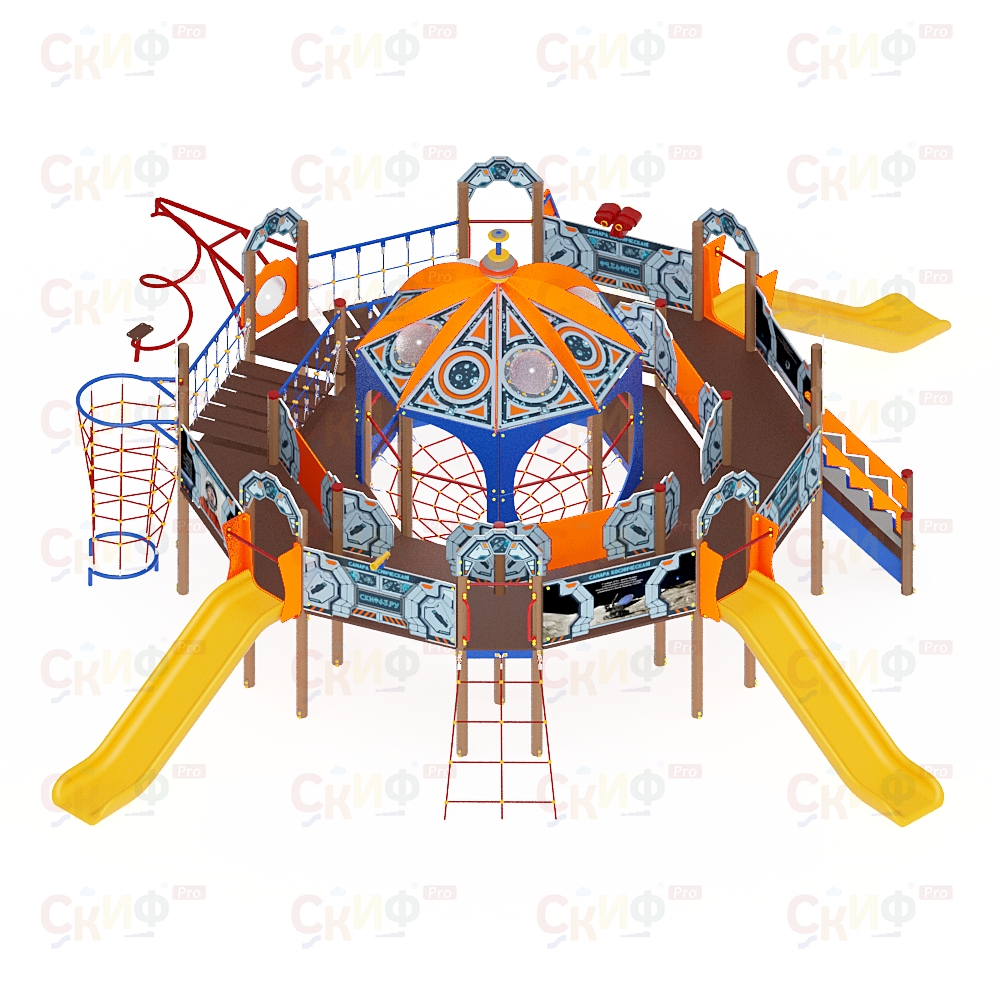

ДИК 2.29.01 «Россия Космическая» H=1200

ДИК 2.29.01 Россия Космическая

Комплектация

Кол-во

Единица измерения

Центральная башня

Выполнена из  восьми восьмигранных клеёных брусьев не более 100х100 мм высота бруса  3000 мм. Над башней имеется восьми- скатная крыша из фанеры толщиной не менее 9 мм, кромки фанеры тщательно шлифованы, фанера окрашена с нанесением рисунков, имитирующих звездный космос . В каждом втором скате крыши установлен иллюминатор диаметром 400 мм  Скаты крыши монтируются на арки из влагостойкой фанеры толщиной 18 мм. Арки окрашены в оранжевый цвет. В центральной части крыши имеется антенна выполненная из трубы диаметром не менее 42 мм с одетыми на нее дисками из влагостойкой фанеры толщиной не менее 24 мм – различного диаметра и цвета. Габарит башни в плане 2450х2450 мм Высота 5000 мм

1

комплект

Внутренняя палуба

Выполнена как единый пол расположенный вокруг центральной башни на отм 1.100  от планировочной отм.  площадки, пол из ламинированной антискользящей фанеры толщиной 18 мм. Пол крепится к лагам из влагостойкой фанеры толщиной 24 мм Ширина палубы 750 мм.

1

комплект

Внешняя палуба

Состоит из восьми треугольных тумб между которыми закреплены мосты - 6 прямых и 2 подвесных.

Треугольная тумба состоит из трех восьмигранных столбов сечением 100х100 мм - два столба длиной 2500 мм и один столб - 2000 мм. Треугольный пол выполнен из влагостойкой ламинированной анти-скользящей фанеры, толщиной 18 мм, крепится к лагам из влагостойкой фанеры толщиной 24 мм.

Башни украшены декоративными арками из влагостойкой фанеры толщиной 18 мм. На арках с двух сторон нанесен рисунок - имитирующий элементы космического корабля.

Наружная и внутренние палубы разделены ограждением мостов.

1

комплект

Горка пластиковая

Скат горки шириной 660 мм, длинной 2600  выполнен из высоко-экструдированного полиэтилена. Наклон участка скольжения  горки 35 градусов, ширина желоба скольжения  500 мм, цвет горки желтый.

600х2600х1280(h).

3

шт

Ограждение стартовой площадки

Стартовая площадка горки ограждена щитами из влагостойкой фанеры толщиной 18 мм, Щиты  различных габаритов окрашены в желтый цвет , так же имеется перекладина из  стальной трубы диаметром 27 мм с толщиной стенки не менее 2,8 мм,

3

комплект

Лестница 1200

Лестница состоит из бортов, выполненных из фанеры влагостойкой толщиной 24 мм, и ступенек, выполненных из ламинированной антискользящей фанеры, толщиной 18 мм, ширина ступней 530 мм. Пространство между ступенями закрыто экранами из влагостойкой фанеры толщиной 18 мм, между ступенью и экраном имеется щель для слива дождевой воды. Ступени и экраны вставляются в пазы бортов лестницы. Борта стягиваются двумя перемычками из стального профиля 25х25 мм. Борта лестницы окрашены в синий цвет. Лестница поставляется в собранном виде.

1

комплект

Перила лестницы

Выполнены влагостойкой фанеры толщиной 24 мм, окрашены желтый цвет. В комплекте 4 шт. перил

1

комплект

Сетка-паук

Выполнена из шести-прядного армированного полиамидного  каната тросовой свивки  диаметром 16 мм,  на брус обвязки стоек крепиться   при помощи скоб через коуши. Канаты в местах пересечения фиксируются при помощи пластикового крестообразного соединителя  для канатов диаметром 16 мм. Канаты помещаются в пазы соединителя, которые защёлкиваются между собой и фиксируются саморезом. Концы канатов заканчиваются коушем и фиксируются зажимной втулкой. 2350х2350х300 мм. Подвешена к столбам центральной башни.

 1

комплект

Прямой мост

Мост состоит из металлического сварного каркаса из трубы диаметром 32 мм и полосы 40х4, (металл имеет плавные радиусы и тщательную обработку швов, покрыт порошковой краской) и пола из ламинированной антискользящей фанеры, размер 1000х100х24 мм. Общая длина моста 1500 мм, ширина 1000 мм. Борта прямого моста выполнены из влагостойкой фанеры толщиной не менее 18 мм.

На внешние борта с двух сторон нанесен рисунок трех различных видов, имитирующий:

-борт космического корабля

-борт космического корабля с доп. информацией о вехах Российской космонавтики

- борт космического корабля с доп информацией о космонавтах

Внутренние борта имитируют борт космического корабля

6

комплект

Подвесной мост

Подвесной мост представляет из себя сборную конструкцию состоящую из пяти половиц из ламинированной антискользящей фанеры толщиной 24 мм, подвешенных на перилах из стального профиля 30х30 ( сварная конструкция , окрашенная в заводских условиях в синий цвет) при помощи подвеса, который выполнен из шести-прядного армированного полиамидного  каната тросовой свивки  диаметром 16 мм, канаты в местах пересечения фиксируются при помощи пластикового крестообразного соединителя  для канатов диаметром 16 мм. Канаты помещаются в пазы соединителя, которые защёлкиваются между собой и фиксируются саморезом.

Половицы для ограничения перемещения соединяются между собой цепью.

Под половицами  имеется страховочный мост из ламинированной антискользящей фанеры крепящейся к стальному каркасу из трубы диаметром 32 мм.

2

комплект

Вращающаяся спираль

 Выполнена из стальных труб диаметром 32 и 42 мм

Спираль выполнена как карусель диаметром 490 мм, снабжена 2 подшипниками, окрашена порошковой краской красный цвет

1

комплект

Лестница круглая канатная

Лестница круглая канатная представляет из себя сборную конструкцию состоящую из двух круглых кронштейнов из трубы диаметром не менее 32 мм на которых закреплена сеть, выполненная  из шести-прядного армированного полиамидного  каната тросовой свивки  диаметром 16 мм, канаты в местах пересечения фиксируются при помощи пластикового крестообразного соединителя  для канатов диаметром 16 мм. Канаты помещаются в пазы соединителя, которые защёлкиваются между собой и фиксируются саморезом.

1

комплект

Скалолаз

Скалолаз состоит из щита из влагостойкой фанеры толщиной 18 мм с прорезями, расположенными в шахматном порядке, окрашен в оранжевый цвет. Выход из башни на скалолаз огражден перекладиной  из  стальной трубы диаметром 27 мм с толщиной стенки не менее 2,8 мм, к трубе с двух сторон приварены в заводских условиях планки из листовой стали . толщиной не менее 3 мм , шириной 40 мм и длинной 100 мм. Перекладина окрашена порошковой краской
Длина перекладины 580 мм.

Скалолаз крепится к стальному каркасу из трубы диаметром не менее 32 мм.

1

комплект

Сетка для лазанья

Выполнена из шести-прядного армированного полиамидного  каната тросовой свивки  диаметром 16 мм,  на брус обвязки стоек крепиться   при помощи скоб через коуши. Канаты в местах пересечения фиксируются при помощи пластикового крестообразного соединителя  для канатов диаметром 16 мм. Канаты помещаются в пазы соединителя, которые защёлкиваются между собой и фиксируются саморезом. Концы канатов заканчиваются коушем и фиксируются зажимной втулкой.

1

шт

Бинокль

Пластиковая игрушка «бинокль», крепится к бортам внешний палубы, размер — 295х270 мм. Вращается во всех плоскостях. Имеет прозрачные пластиковые стекла, не приближает объекты. Игрушка изготовлена качественного пластика и абсолютно безопасна для детей. Обработана специальным защитным покрытием от ультрафиолетовых лучей.

1

Телескоп

Пластмассовая игрушка «Телескоп» , крепится к бортам внешний палубы, Размер — 305x100 мм. Используется в составе детских игровых комплексов, установленных как в помещении, так и на открытом воздухе. Красивая и яркая игрушка развивает фантазию и воображение малышей. Изготовлена из цветного пластика и обработана специальным защитным покрытием от ультрафиолетовых лучей.

Габариты (ДхШхВ), мм

 10500х10500х5000 (h)

Зона безопасности, мм

13500х13500
