ДИК 2.17.04 Морской
|
|
Комплектация
|
Кол-во
|
Единица измерения
|
|
-
|
Башни
|
Выполнена из четырёх клеёных брусьев, окрашенных в коричневый цвет, 100х100 мм высота 3000 мм; пол из ламинированной фанеры, с антискользящим покрытием 1000х1000 мм, толщиной 18 мм; с двухскатной крышей выполненной из влагостойкой фанеры и украшена стилизованными декоративными арками, кромки фанеры тщательно шлифованы. Отметка пола башен от планировочной отм. площадки 1500 мм.
|
1
|
шт.
|
|
-
|
Горка 900
|
Скат горки шириной 540 мм, выполнен из нержавеющей стали t 1,5 мм-цельного листа, борта выполнены из влагостойкой фанеры толщиной 24 мм, кромки фанеры тщательно шлифованы, борта окрашены в красный. Опорный каркас горки выполнен из профиля 40х25 и труб диаметром 32 мм (металл имеет плавные радиусы и тщательную обработку швов, покрыт порошковой краской в красный цвет). Размер горки в плане 540х600х900(h).
|
1
|
шт.
|
|
-
|
Лестница
|
Лестница состоит из бортов, выполненных из фанеры влагостойкой толщиной 24 мм, и трех ступенек, выполненных из ламинированной антискользящей фанеры, толщиной 18 мм, ширина ступней 780 мм. Пространство между ступенями закрыто экранами из влагостойкой фанеры толщиной 18 мм, между ступенью и экраном имеется щель для слива дождевой воды. Ступени и экраны вставляются в пазы бортов лестницы. Борта стягиваются двумя перемычками из стального профиля 15х15 мм. Лестница поставляется в собранном виде.
|
1
|
шт.
|
|
-
|
Ограждения башен
|
Сварная конструкция из трубы диаметром 27 мм, окрашенной порошковой краской в зеленый цвет. Габариты 800х700 мм.
|
1
|
шт.
|
|
-
|
Горка 1200
|
Скат горки шириной 540 мм, выполнен из нержавеющей стали t 1,5 мм-цельного листа, борта выполнены из влагостойкой фанеры толщиной 24 мм, кромки фанеры тщательно шлифованы, борта окрашены в красный. Опорный каркас горки выполнен из профиля 40х25 и труб диаметром 32 мм (металл имеет плавные радиусы и тщательную обработку швов, покрыт порошковой краской в красный цвет). Размер горки в плане 540х600х1200(h).
|
1
|
шт.
|
|
-
|
Лестница 1200
|
Лестница состоит из бортов, выполненных из фанеры влагостойкой толщиной 24 мм, и четырех ступенек, выполненных из ламинированной антискользящей фанеры, толщиной 18 мм, ширина ступней 780 мм. Пространство между ступенями закрыто экранами из влагостойкой фанеры толщиной 18 мм, между ступенью и экраном имеется щель для слива дождевой воды. Ступени и экраны вставляются в пазы бортов лестницы. Борта стягиваются двумя перемычками из стального профиля 15х15 мм. Лестница поставляется в собранном виде.
|
1
|
шт.
|
|
-
|
Горка 1500
|
Скат горки шириной 540 мм, выполнен из нержавеющей стали t 1,5 мм-цельного листа, борта выполнены из влагостойкой фанеры толщиной 24 мм, кромки фанеры тщательно шлифованы, борта окрашены. Опорный каркас горки выполнен из профиля 40х25 и труб диаметром 32 мм (металл имеет плавные радиусы и тщательную обработку швов, покрыт порошковой краской). Размер горки в плане 540х 2260х1500(h).
|
1
|
шт.
|
|
-
|
Габариты
|
6325х6070х4220
|
|
шт.
|
-
|

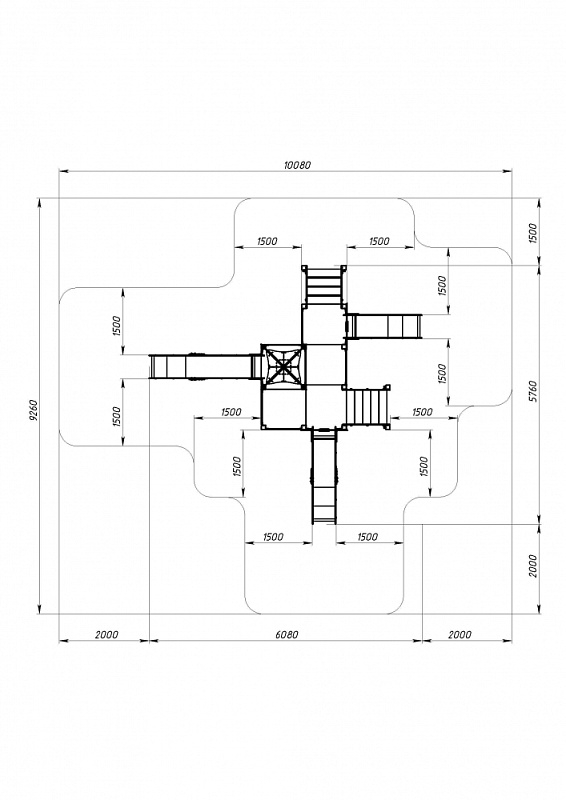

Зона безопасности, мм
|
9325х9070
|
|
Обработка изделий: Кромки фанеры закруглены и шлифованы, окрашены. Для окраски элементов из влагостойкой фанеры применяется водно-дисперсионное покрытие, устойчивое к атмосферному и химическому воздействию. На фанерных элементах нанесено стилизованное изображение износостойкими красками на UV-принтере. Финишное покрытие - водно-дисперсионный лак с добавлением биоцидной добавки НАНОСЕРЕБРО.
Изделия из металла имеют плавные радиусы закругления и тщательную обработку швов. Для покрытия изделий из стали используется экологически чистое, обладающее хорошей устойчивостью к старению в атмосферных условиях, стабильностью цвета антикоррозийное, выдерживающее широкий диапазон температур, двойное порошковое окрашивание.
В целях безопасности все отдельно выступающие детали и резьбовые соединения закрыты пластиковыми колпачками, края болтов закрыты пластиковыми заглушками.
Закладные детали опорных стоек – двойное порошковое окрашивание.
Соответствие стандартам: Все изделия ТМ СКИФ спроектированы и изготовлены согласно национальному стандарту РФ, а именно ГОСТ Р52169-2012, ГОСТ Р52168-2012.
Оборудование изготовлено по чертежам и техническим условиям изготовителя и соответствует требованиям ТР ЕАЭС 042/2017.
Паспорт на изделие: на русском языке, согласно ГОСТ Р 52301-2013, раздел 5.
Гарантийный срок на изделия 12 месяцев
Назначенный срок службы 10 лет.
