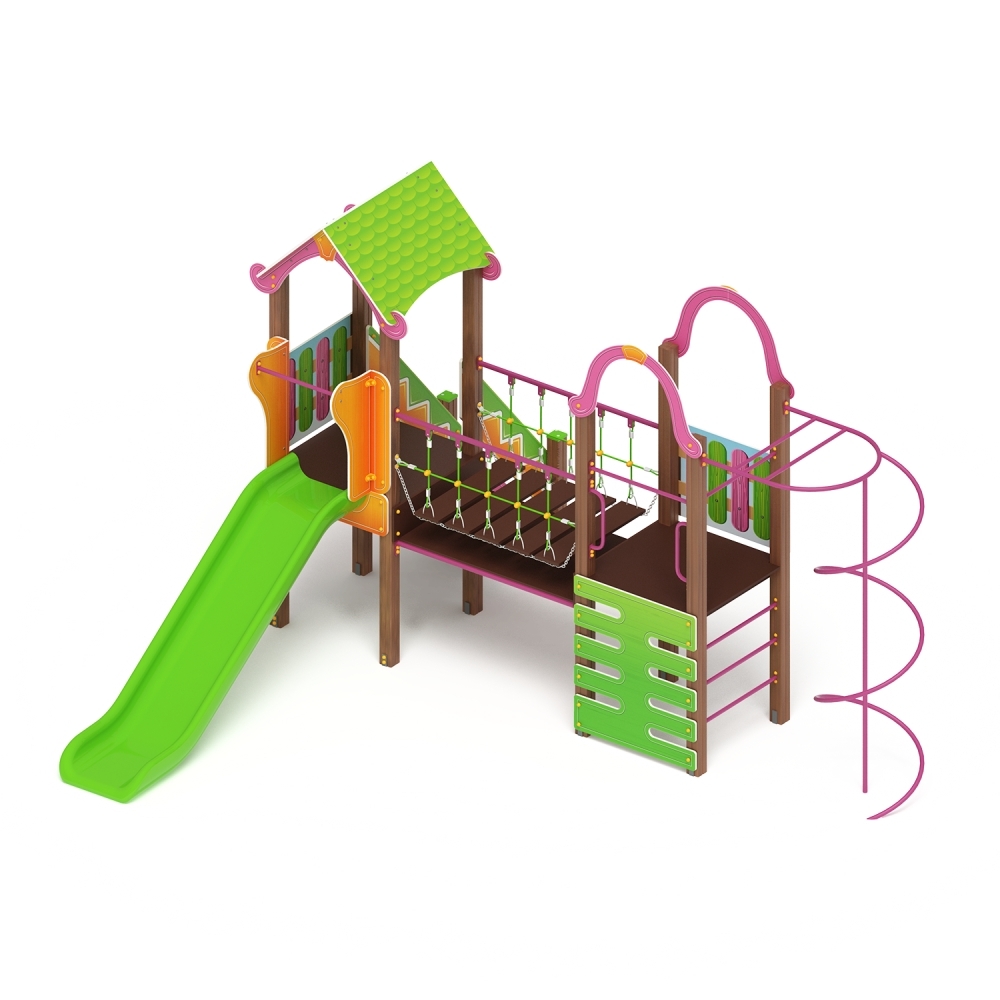

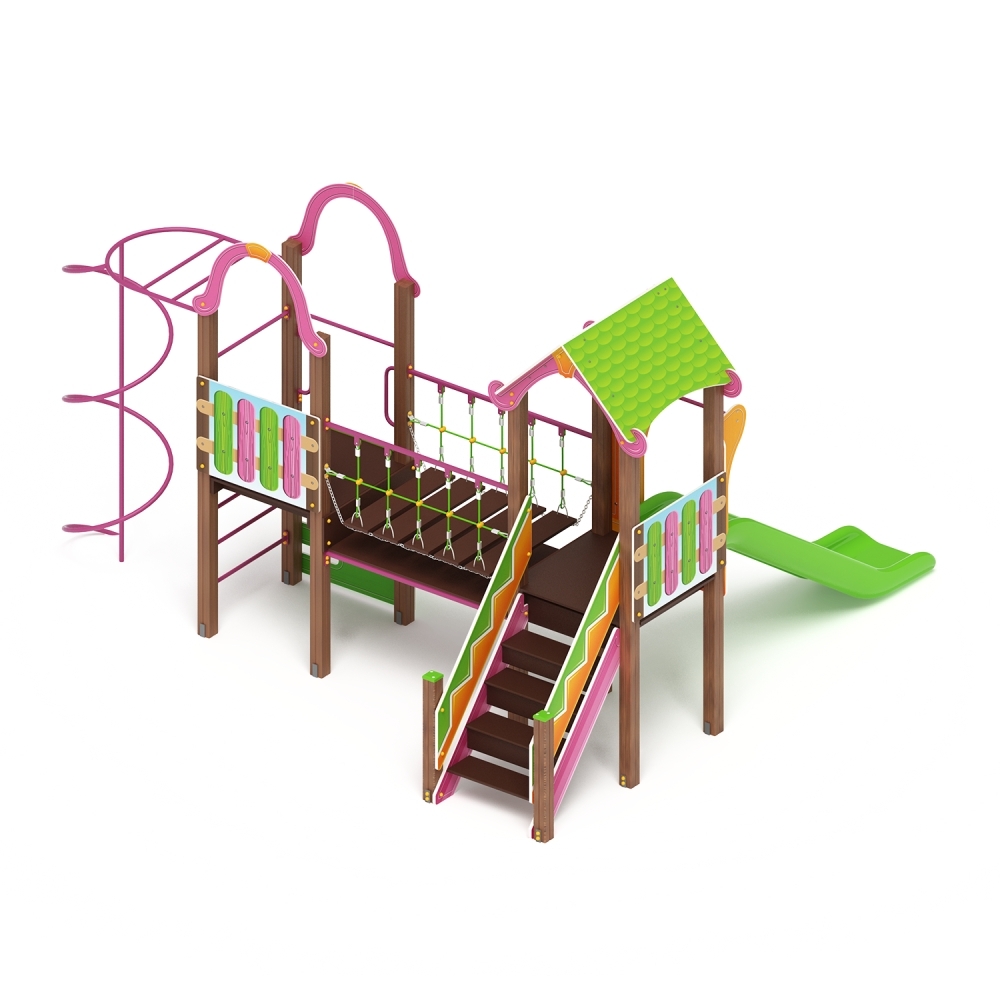

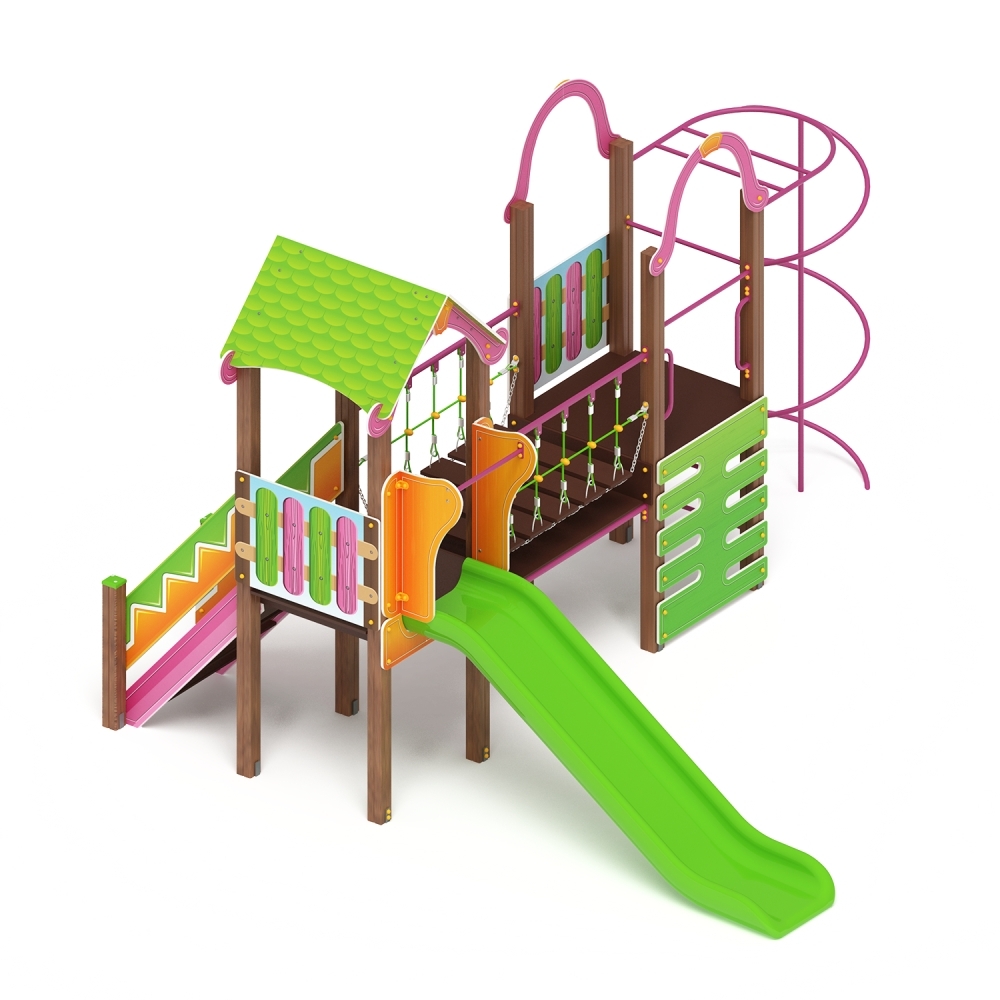

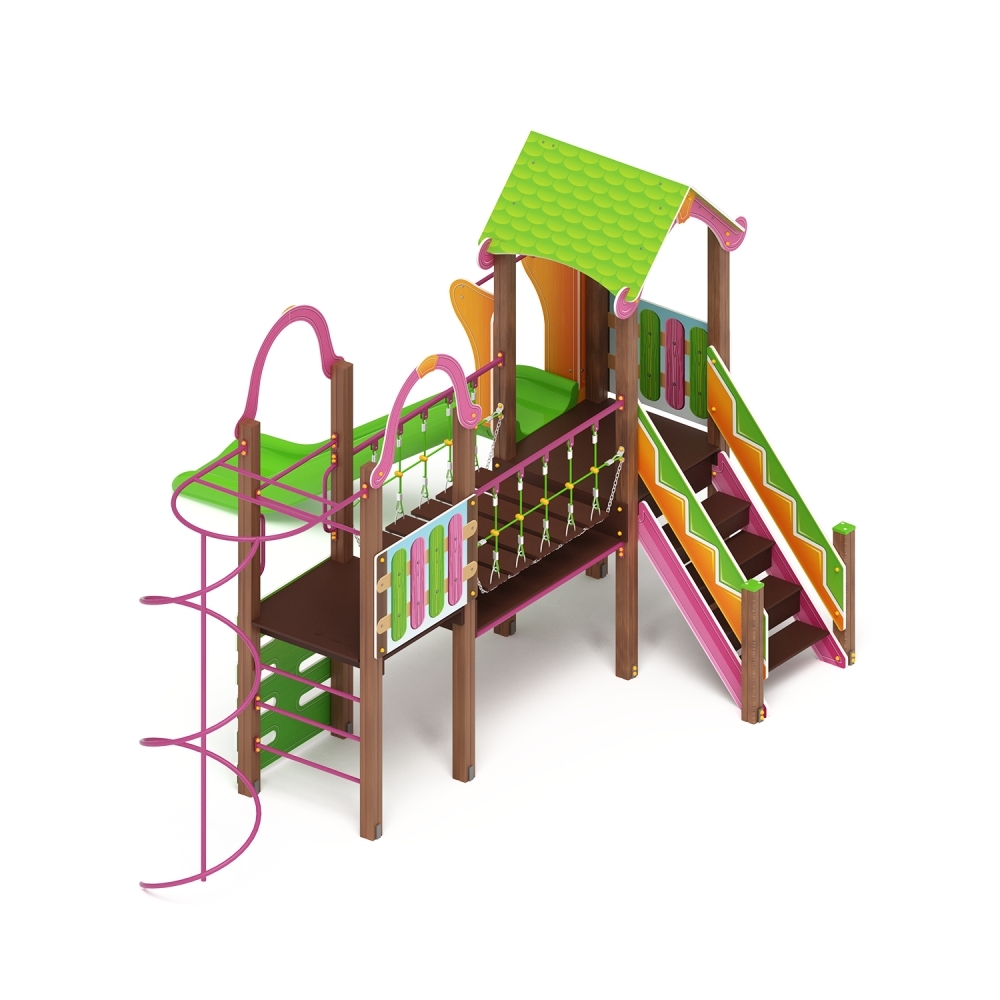

ДИК 2.25.10 «Лукоморье»

ДИК 2.25.10 Лукоморье

Комплектация

Кол-во

Единица измерения

Башня

Выполнена из четырёх клеёных брусьев не более 100х100 мм высота 2500 мм; пол из ламинированной фанеры, с антискользящим покрытием 1000х1000 мм толщиной 18 мм; над башней имеется двухскатная крыша из фанеры толщиной 9 мм – скат крыши , размер 1200х945 мм, кромки фанеры тщательно шлифованы, фанера окрашена в желто-зеленый цвет. Скат крыши опирается на арки из фанеры толщиной 18 мм. Каждая арка состоит из двух симметричных элементов из фанеры толщиной 18 мм соединенных между собой накладкой. Арки окрашены в вереско-розовый цвет, накладка желтый . В арке имеются прорези шириной 11 мм- для соединения со скатом крыши и 20 мм для опорной лаги.

Вторая башня оснащена декоративными арками  , выполненными из влагостойкой фанеры толщиной 18 мм, арки окрашены в вересково-розовый цвет.

Размер башни 1000х1000 – по наружным граням бруса . Габарит в плане ( по крыше 1410х1200). Отметка пола башни от планировочной отм. площадки 1200 мм. Высота башни 3050 мм.

2

шт.

Горка пластиковая h 1200

Скат горки шириной 660 мм, длинной 2600  выполнен из высоко-экструдированного полиэтилена. Наклон участка скольжения  горки 35 градусов, ширина желоба скольжения  500 мм, цвет горки желто-зеленый.

600х2600х1280(h).

1

шт

Заборчик (1000)

Выполнено из влагостойкой фанеры толщиной 18 мм размером 1000х700 мм, ограждение окрашено с нанесением рисунка в виде заборчика

2

шт

Ограждение стартовой площадки

Стартовая площадка горки ограждена щитами из влагостойкой фанеры толщиной 18 мм, Щиты  различных габаритов окрашенных в желтый цвет , так же имеется перекладина из  стальной трубы диаметром 27 мм с толщиной стенки не менее 2,8 мм, к трубе с двух сторон приварены в заводских условиях планки из листовой стали . толщиной не менее 3 мм , шириной 40 мм и длинной 100 мм.
Перекладина окрашена порошковой краской в вересково-розовый цвет Длина перекладины 660 мм

2

комплект

Скалолаз

Скалолаз состоит из щита из влагостойкой фанеры толщиной 18 мм, размер 1000х950, с продольными прорезями, расположенными в шахматном порядке, окрашен в желто- зеленый цвет. Выход из башни на скалолаз огражден перекладиной  из  стальной трубы диаметром 27 мм с толщиной стенки не менее 2,8 мм, к трубе с двух сторон приварены в заводских условиях планки из листовой стали . толщиной не менее 3 мм , шириной 40 мм и длинной 100 мм. Перекладина окрашена порошковой краской в вересково-розовый цвет.
Длина перекладины 800 мм.

Для удобства подъема по скалолазу на опорных брусах  имеются ручки , ручки выполнены из  стальной трубы диаметром 27 мм с толщиной стенки не менее 2,8 мм, к трубе с двух сторон приварены в заводских условиях планки из листовой стали . толщиной не менее 3 мм , шириной 40 мм и длинной 100 мм. Ручки окрашены порошковой краской в вересково-розовый цвет

1

комплект

Лестница

Лестница состоит из бортов, выполненных из фанеры влагостойкой толщиной 24 мм, и четырех ступенек, выполненных из ламинированной антискользящей фанеры, толщиной 18 мм, ширина ступней 780 мм. Пространство между ступенями закрыто экранами из влагостойкой фанеры толщиной 18 мм, между ступенью и экраном имеется щель для слива дождевой воды. Ступени и экраны вставляются в пазы бортов лестницы. Борта стягиваются двумя перемычками из стального профиля 25х25 мм. Борта лестницы окрашены в вересково-розовый цвет. Лестница поставляется в собранном виде.

1

шт

Перила лестницы

Выполнены влагостойкой фанеры толщиной 24 мм, окрашены в желто-зеленый и желтый цвет. В комплекте 4 шт. перил

2

комплект

Турник

Турник выполнен из гнутой  трубы диаметром 27 мм, размером 400х910 мм, окрашен порошковой краской в вереско- розовый цвет цвет. Крепится к двум клеёных брусьям не более 100х100 мм высотой 2500 мм

1

комплект

Подвесной мост

Подвесной мост представляет из себя сборную конструкцию состоящую из пяти половиц из ламинированной антискользящей фанеры толщиной 24 мм, подвешенных на перилах из стального профиля 30х30 ( сварная конструкция , окрашенная в заводских условиях в вересково- розовый цвет) при помощи подвеса, который выполнен из шести-прядного армированного полиамидного  каната тросовой свивки  диаметром 16 мм, канаты в местах пересечения фиксируются при помощи пластикового крестообразного соединителя  для канатов диаметром 16 мм. Канаты помещаются в пазы соединителя, которые защёлкиваются между собой и фиксируются саморезом.

Половицы для ограничения перемещения соединяются между собой цепью.

Под половицами  имеется страховочный мост из ламинированной антискользящей фанеры крепящейся к стальному каркасу из трубы диаметром 32 мм.

4

шт

Вертикальный шест со спиралью

Выполнен из металлической трубы диаметр 32 мм, имеет плавные радиусы и тщательную обработку швов, металл покрыт порошковой краской. Высота 2400 мм, диаметр спирали 750 мм. Крепится к двум клееным брусьям 100х100, высотой 2500 мм.

1

комплект

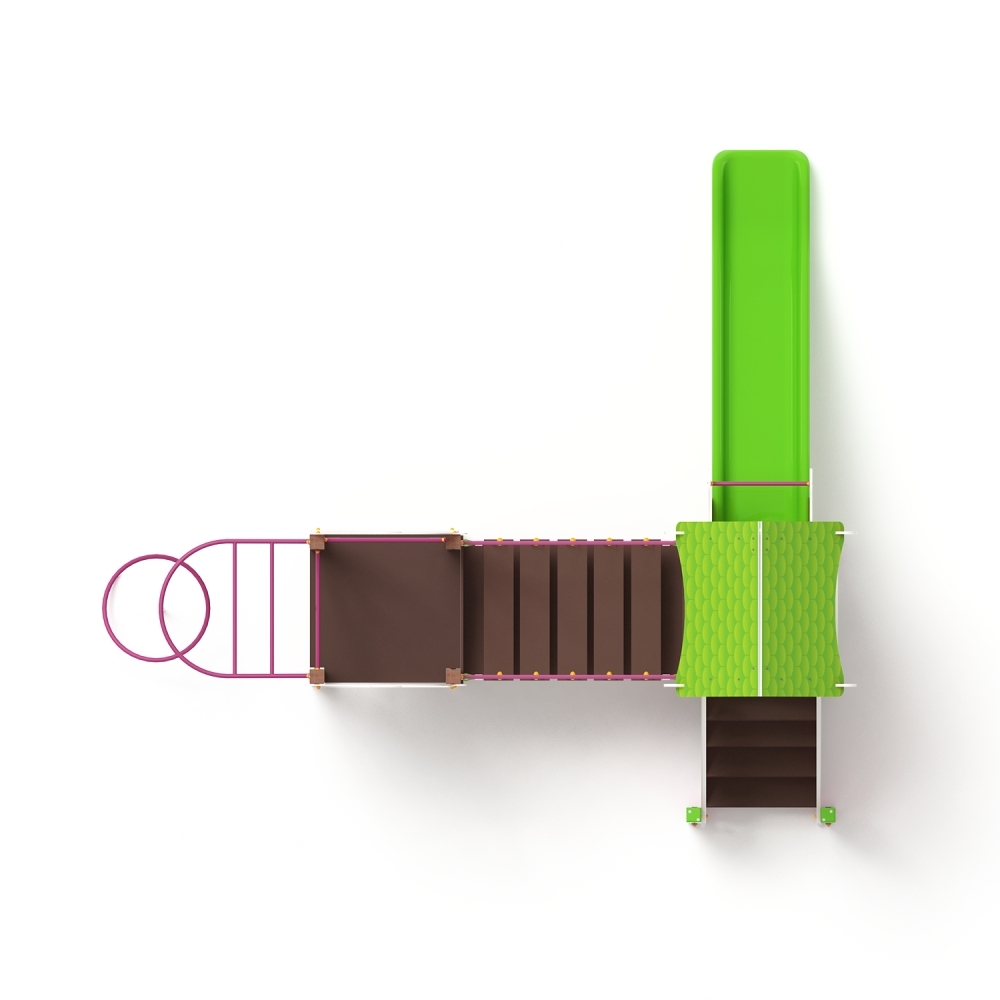

Габариты (ДхШхВ), мм

 4610х5055х3050(h)

Зона безопасности, мм

7610х18055
