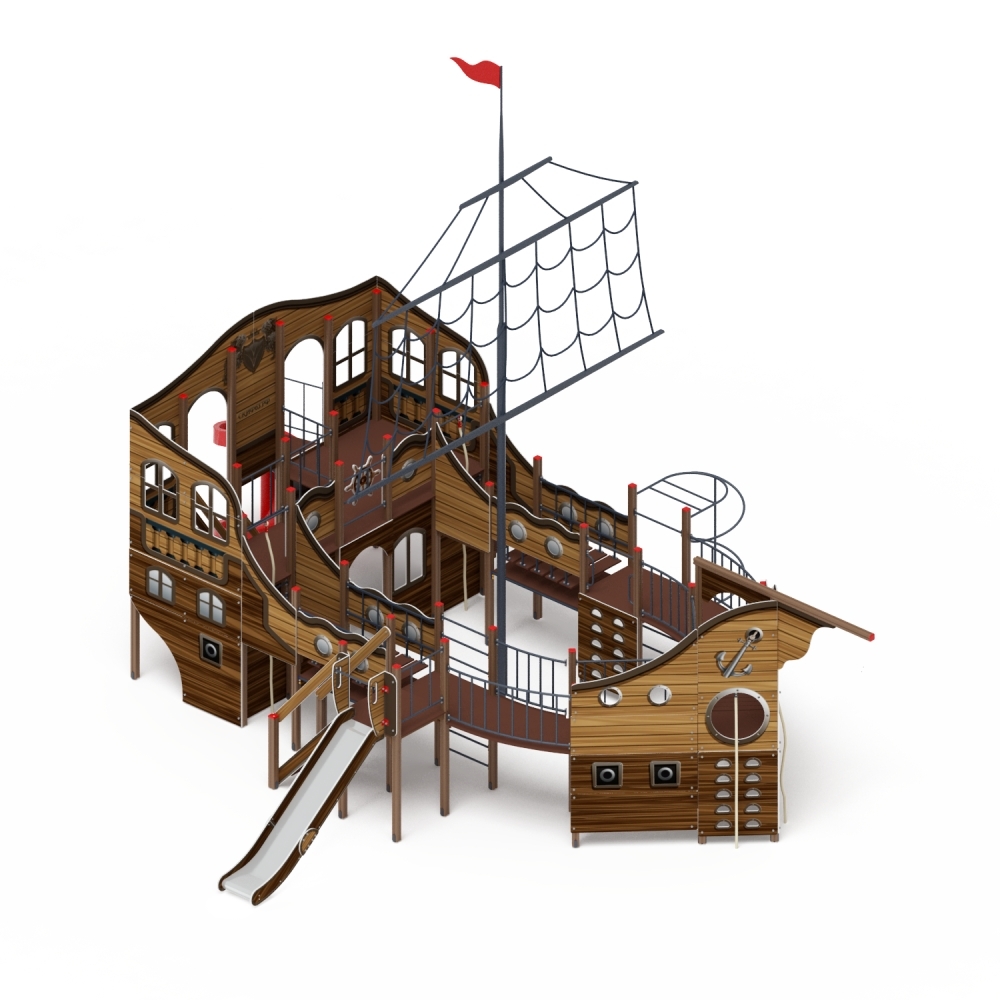

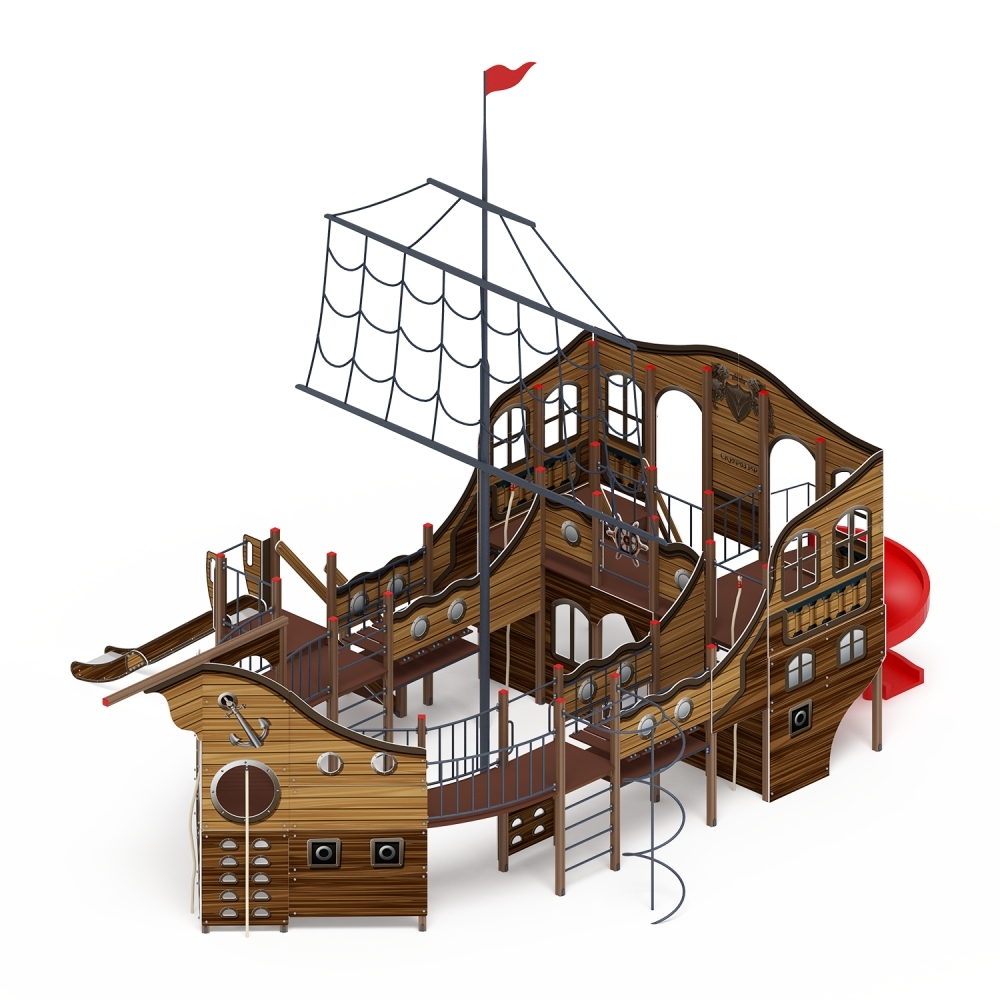

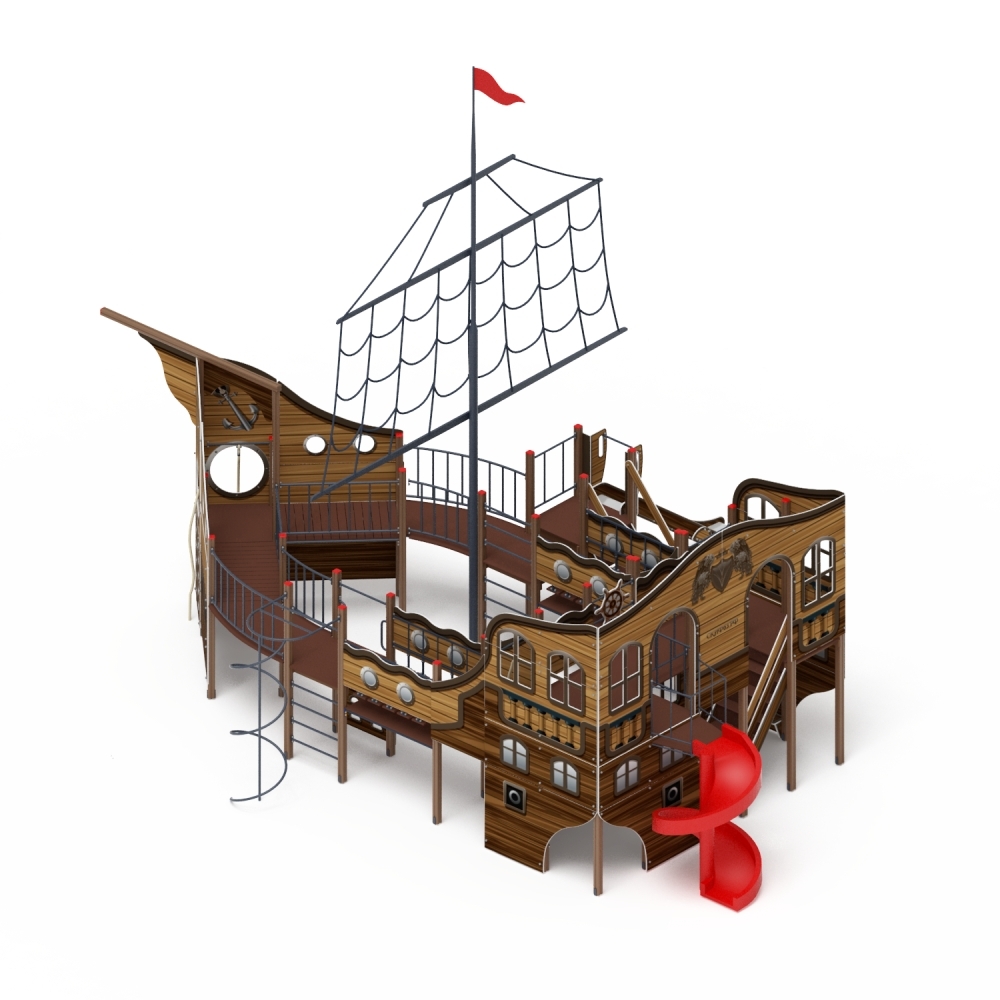

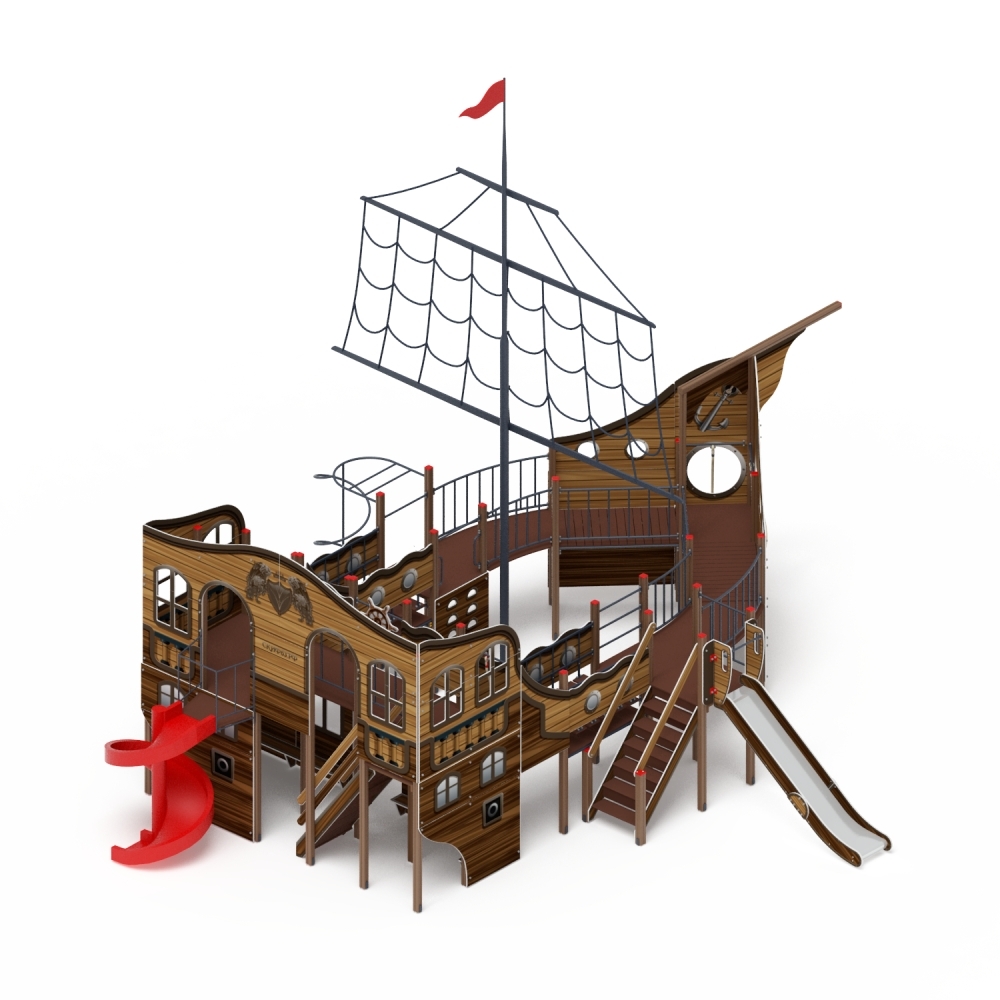

ДИК 2.03.3.04-01 «Фрегат» H=1500 H=2000

ДИК 2.03.3.04-01 Фрегат

Комплектация

Кол-во

Единица измерения

Область применения

Спортивные комплексы предназначены для детей  от 6 до12 лет и выполняют следующие функции:
Создают условия, обеспечивающие физическое развитие ребенка, развивающие координацию движений, преодоление страха высоты, ловкость и смелость, чувство коллективизма в массовых играх.

1

Горка 1500

Скат горки шириной 540 мм, выполнен из нержавеющей стали t 1,5 мм-цельного листа, борта выполнены из влагостойкой фанеры толщиной 24 мм, кромки фанеры тщательно шлифованы, борта окрашены. Опорный каркас горки выполнен из профиля 40х25 и труб диаметром 32 мм (металл имеет плавные радиусы и тщательную обработку швов, покрыт порошковой краской). Размер горки в плане 540х2525х1500(h).

1

шт

3

Горка винтовая

Горка из полимерных материалов, представляет собой столб (2500 мм) вокруг которого спиралью расположен скат, ширина ската вместе с бортом-900 мм. Размер горки - диаметр 1760 мм, высота стартовой площадки 2000 мм.

1

шт

4

Основная палуба

Выполнена как соединение башен и мостов. Башни выполнены из четырёх клеёных брусьев, окрашенных в коричневый цвет,  100х100 мм высотой от 2200 до 4000 мм; пол из ламинированной фанеры, с антискользящим покрытием 1000х1000 мм, толщиной 18 мм; Размер башен 1000х1000х2500(h). Мосты: подвесной, прямой, изогнутый см. данное описание.

Отметка пола  от планировочной отм площадки 1200 мм.

1

шт

5

Палуба на корме

Выполнена как соединение башен. Башни выполнены из четырёх клеёных брусьев, окрашенных в коричневый цвет,  100х100 мм высотой от 3000 мм, пол из ламинированной фанеры, с антискользящим покрытием 1000х1000 мм, толщиной 18 мм; Размер башен 1000х1000х3000(h). Отметка пола  от планировочной отм  площадки 2000 мм.

1

шт

6

Прямой мост

Мост состоит из металлического сварного каркаса из трубы диаметром 32 мм и полосы 40х4, (металл имеет плавные радиусы и тщательную обработку швов, покрыт порошковой краской) и брусков из ламинированной антискользящей фанеры, размер 1000х100х24 мм. Общая длина моста 1500 мм, ширина 1000 мм.

2

шт

7

Подвесной мост

Состоит из половиц, выполненных из ламинированной антискользящей фанеры, размер 1000х180х18 мм, в количестве 5 шт. Половицы скреплёны между собой цепью и подвешенны на деталях подвеса, изготовленных из профиля 20х20 мм и пластины 100х40х3, к перилам из металла. Перила и деталь подвеса покрыты порошковой краской в синий цвет. Общая длина моста 1500 мм, ширина 1000 мм. Под половицами  имеется страховочный мост из ламинированной антискользящей фанеры крепящейся к стальному каркасу из трубы диаметром 32 мм.

2

шт

9

Скалолаз

Скалолаз состоит из щита  из влагостойкой фанеры, толщиной 18 мм, размер 1250х1000, с прорезями.

3

шт

10

Канат

Канат крепится к стальной перемычке. Перемычка из трубы диаметром 32 мм. Канат полиамидный диаметром 26 мм.

5

шт.

11

Вертикальный шест со спиралью

Выполнен из металлической трубы диаметр 32 мм, имеет плавные радиусы и тщательную обработку швов, металл покрыт порошковой краской. Высота 2400 мм, диаметр спирали 750 мм. Крепится к двум клееным брусьям, окрашенным в коричневый цвет,  100х100 мм, высотой 2500 мм.

1

шт.

13

Шведские стенки

Выполнены из металлических перекладин из трубы диаметром 27 мм, имеют плавные радиусы и тщательную обработку швов, металл покрыт порошковой краской. Перекладины крепятся к опорным столбам тумб.

4

шт.

14

Мачта

Мачта выполнена из стальных труб, различных диаметров, от 133 до 76 мм. На мачте закреплен канат, канат крепится к деревянным реям. Канат полиуритановый, диаметром 16 мм. На мачте имеется флаг из влагостойкой фанеры, толщиной 15 мм. Высота мачты 9500 мм.

1

шт.

15

Декоративные элементы

Комплекс стилизован под парусник, имеются декоративные борта, ограждения мостов, различных размеров, накладка якорь. Элементы выполнены из влагостойкой фанеры различных размеров .

1

шт.

16

Габариты (ДхШхВ), мм

13260х9110х9500

17

Зона безопасности, мм

16260х12110
